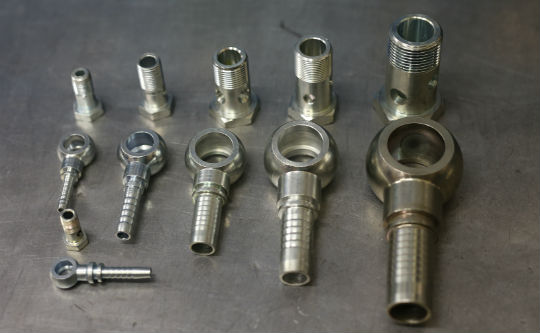

Фитинги BANJO
Фитинги стандарта BANJO Metric — кольцевые ниппели под полые метрические болты.
Фитинги стандарта BANJO Metric<
Внутренний
диаметр РВД, Ду
диаметр РВД, Ду
мм
дюйм
Резьба Е
Размер
ключа S2
ключа S2
Наименование для заказа
6
1/4"
M10x1
10
Фитинг Banjo M10x1 Dy 6
6
1/4"
M12x1,5
12
Фитинг Banjo M12x1,5 Dy 6
6
1/4"
M14x1,5
14
Фитинг Banjo M14x1,5 Dy 6
6
1/4"
M16x1,5
16
Фитинг Banjo M16x1,5 Dy 6
6
5/16"
M18x1,5
18
Фитинг Banjo M18x1,5 Dy 6
8
5/16"
M12x1,5
12
Фитинг Banjo M12x1,5 Dy 8
8
5/16"
M14x1,5
14
Фитинг Banjo M14x1,5 Dy 8
8
5/16"
M16x1,5
16
Фитинг Banjo M16x1,5 Dy 8
8
5/16"
M18x1,5
18
Фитинг Banjo M18x1,5 Dy 8
10
3/8"
M14x1,5
14
Фитинг Banjo M14x1,5 Dy 10
10
3/8"
M16x1,5
16
Фитинг Banjo M16x1,5 Dy 10
10
3/8"
M18x1,5
18
Фитинг Banjo M18x1,5 Dy 10
10
3/8"
M20x1,5
20
Фитинг Banjo M20x1,5 Dy 10
10
3/8"
M22x1,5
22
Фитинг Banjo M22x1,5 Dy 10
12
1/2"
M18x1,5
18
Фитинг Banjo M18x1,5 Dy 12
12
1/2"
M20x1,5
20
Фитинг Banjo M20x1,5 Dy 12
12
1/2"
M22x1,5
22
Фитинг Banjo M22x1,5 Dy 12
16
5/8"
M22x1,5
22
Фитинг Banjo M22x1,5 Dy 16
16
5/8"
M26x1,5
26
Фитинг Banjo M26x1,5 Dy 16
20
3/4"
M26x1,5
26
Фитинг Banjo M26x1,5 Dy 20
Метрические болты под Фитинги BANJO Metric
Резьба Е
Длина болта А
Размер ключа S1
Наименование для заказа
M10x1
19
14
Болт Banjo M10x1
M12x1,5
24
17
Болт Banjo M12x1,5
M14x1,5
26
19
Болт Banjo M14x1,5
M16x1,5
28
22
Болт Banjo M16x1,5
M18x1,5
32
24
Болт Banjo M18x1,5
M20x1,5
36
27
Болт Banjo M20x1,5
M22x1,5
38
27
Болт Banjo M22x1,5
M26x1,5
45
32
Болт Banjo M26x1,5
Фитинги стандарта BANJO BSP — кольцевые ниппели под полые метрические болты.
Фитинги стандарта BANJO BSP
Внутренний
диаметр РВД, Ду
диаметр РВД, Ду
мм
дюйм
Резьба Е
Размер
ключа S2
ключа S2
Наименование для заказа
6
1/4"
1/4"-19
13,2
Фитинги Banjo BSP 1/4" Dy 6
6
1/4"
3/8"-19
16,7
Фитинги Banjo BSP 3/8" Dy 6
8
5/16"
1/4"-19
13,2
Фитинги Banjo BSP 1/4" Dy 8
8
5/16"
3/8"-19
16,7
Фитинги Banjo BSP 3/8" Dy 8
8
5/16"
1/2"-14
20,9
Фитинги Banjo BSP 1/2" Dy 8
10
3/8"
1/4"-19
13,2
Фитинги Banjo BSP 1/4" Dy 10
10
3/8"
3/8"-19
16,7
Фитинги Banjo BSP 3/8" Dy 10
10
3/8"
1/2"-14
20,9
Фитинги Banjo BSP 1/2" Dy 10
12
1/2"
3/8"-19
16,7
Фитинги Banjo BSP 3/8" Dy 12
12
1/2"
1/2"-14
20,9
Фитинги Banjo BSP 1/2" Dy 12
16
5/8"
1/2"-14
20,9
Фитинги Banjo BSP 1/2" Dy 16
Дюймовые болты под Фитинги BANJO BSP
Резьба Е
Длина болта А
Размер ключа S1
Наименование для заказа
1/4"-19
28,5
19
Болт Banjo BSP 1/4"
3/8"-19
38,5
22
Болт Banjo BSP 3/8"
1/2"-14
44
27
Болт Banjo BSP 1/2"
