Фитинги ORFS

Фитинги стандарта ORFS — плоский торец ниппеля. Дюймовая цилиндрическая резьба UN/UNF, как правило, накидная гайка, но можно встретить и с обжимной гайкой.

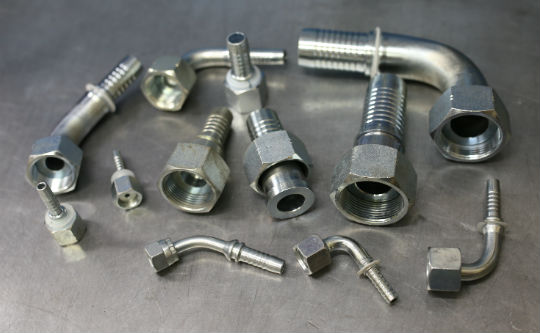

Фитинги ORFS РВД
Фитинги ORFS исполнения 0°
Внутренний
диаметр РВД, Ду
мм
дюйм
Резьба Е
Размер
ключа S2
Наименование для заказа
6
1/4"
9/16"-18
19
Фитинг ORFS 9/16" (0°) Dy 6



6
1/4"
11/16"-16
22
Фитинг ORFS 11/16" (0°) Dy 6



8
5/16"
9/16"-18
19
Фитинг ORFS 9/16" (0°) Dy 8
8
5/16"
11/16"-16
22
Фитинг ORFS 11/16" (0°) Dy 8
8
5/16"
13/16"-16
27
Фитинг ORFS 13/16" (0°) Dy 8
10
3/8"
9/16"-18
19
Фитинг ORFS 9/16" (0°) Dy 10
10
3/8"
11/16"-16
22
Фитинг ORFS 11/16" (0°) Dy 10
10
3/8"
13/16"-16
27
Фитинг ORFS 13/16" (0°) Dy 10
12
1/2"
11/16"-16
22
Фитинг ORFS 11/16" (0°) Dy 12
12
1/2"
13/16"-16
27
Фитинг ORFS 13/16" (0°) Dy 12
12
1/2"
1"-14
30
Фитинг ORFS 1" (0°) Dy 12
12
1/2"
1.3/16"-12
36
Фитинг ORFS 1.3/16" (0°) Dy 12
16
5/8"
13/16"-16
27
Фитинг ORFS 13/16" (0°) Dy 16
16
5/8"
1"-14
30
Фитинг ORFS 1" (0°) Dy 16
16
5/8"
1.3/16"-12
36
Фитинг ORFS 1.3/16" (0°) Dy 16
20
3/4"
1"-14
30
Фитинг ORFS 1" (0°) Dy 20
20
3/4"
1.3/16"-12
36
Фитинг ORFS 1.3/16" (0°) Dy 20
20
3/4"
1.7/16"-23
41
Фитинг ORFS 1.7/16" (0°) Dy 20
25
1"
1.3/16"-12
36
Фитинг ORFS 1.3/16" (0°) Dy 25
25
1"
1.7/16"-12
41
Фитинг ORFS 1.7/16" (0°) Dy 25
25
1"
1.11/16"-12
50
Фитинг ORFS 1.11/16" (0°) Dy 25
32
1 1/4"
1.7/16"-12
41
Фитинг ORFS 1.7/16" (0°) Dy 32
32
1 1/4"
1.11/16"-12
50
Фитинг ORFS 1.11/16" (0°) Dy 32
32
1 1/4"
2"-12
60
Фитинг ORFS 2" (0°) Dy 32
38
1 1/2"
1.11/16"-12
50
Фитинг ORFS 1.11/16" (0°) Dy 38
38
1 1/2"
2"-12
60
Фитинг ORFS 2" (0°) Dy 38

Фитинг ORFS исполнения 45°

Фитинги ORFS исполнения 45°
Внутренний
диаметр РВД, Ду
мм
дюйм
Резьба Е
Размер
ключа S2
Наименование для заказа
6
1/4"
9/16"-18
19
Фитинг ORFS 9/16" (45°) Dy 6
6
1/4"
11/16"-16
22
Фитинг ORFS 11/16" (45°) Dy 6
8
5/16"
9/16"-18
19
Фитинг ORFS 9/16" (45°) Dy 8
8
5/16"
11/16"-16
22
Фитинг ORFS 11/16" (45°) Dy 8
8
5/16"
13/16"-16
27
Фитинг ORFS 13/16" (45°) Dy 8
10
3/8"
9/16"-18
19
Фитинг ORFS 9/16" (45°) Dy 10
10
3/8"
11/16"-16
22
Фитинг ORFS 11/16" (45°) Dy 10
10
3/8"
13/16"-16
27
Фитинг ORFS 13/16" (45°) Dy 10
12
1/2"
11/16"-16
22
Фитинг ORFS 11/16" (45°) Dy 12
12
1/2"
13/16"-16
27
Фитинг ORFS 13/16" (45°) Dy 12
12
1/2"
1"-14
30
Фитинг ORFS 1" (45°) Dy 12
12
1/2"
1.3/16"-12
36
Фитинг ORFS 1.3/16" (45°) Dy 12
16
5/8"
13/16"-16
27
Фитинг ORFS 13/16" (45°) Dy 16
16
5/8"
1"-14
30
Фитинг ORFS 1" (45°) Dy 16
16
5/8"
1.3/16"-12
36
Фитинг ORFS 1.3/16" (45°) Dy 16
20
3/4"
1"-14
30
Фитинг ORFS 1" (45°) Dy 20
20
3/4"
1.3/16"-12
36
Фитинг ORFS 1.3/16" (45°) Dy 20
20
3/4"
1.7/16"-23
41
Фитинг ORFS 1.7/16" (45°) Dy 20
25
1"
1.3/16"-12
36
Фитинг ORFS 1.3/16" (45°) Dy 25
25
1"
1.7/16"-12
41
Фитинг ORFS 1.7/16" (45°) Dy 25
25
1"
1.11/16"-12
50
Фитинг ORFS 1.11/16" (45°) Dy 25
32
1 1/4"
1.7/16"-12
41
Фитинг ORFS 1.7/16" (45°) Dy 32
32
1 1/4"
1.11/16"-12
50
Фитинг ORFS 1.11/16" (45°) Dy 32
32
1 1/4"
2"-12
60
Фитинг ORFS 2" (45°) Dy 32
38
1 1/2"
1.11/16"-12
50
Фитинг ORFS 1.11/16" (45°) Dy 38
38
1 1/2"
2"-12
60
Фитинг ORFS 2" (45°) Dy 38

Фитинг ORFS исполнения 90°

Фитинги ORFS исполнения 45°
Внутренний
диаметр РВД, Ду
мм
дюйм
Резьба Е
Размер
ключа S2
Наименование для заказа
6
1/4"
9/16"-18
19
Фитинг ORFS 9/16" (90°) Dy 6
6
1/4"
11/16"-16
22
Фитинг ORFS 11/16" (90°) Dy 6
8
5/16"
9/16"-18
19
Фитинг ORFS 9/16" (90°) Dy 8
8
5/16"
11/16"-16
22
Фитинг ORFS 11/16" (90°) Dy 8
8
5/16"
13/16"-16
27
Фитинг ORFS 13/16" (90°) Dy 8
10
3/8"
9/16"-18
19
Фитинг ORFS 9/16" (90°) Dy 10
10
3/8"
11/16"-16
22
Фитинг ORFS 11/16" (90°) Dy 10
10
3/8"
13/16"-16
27
Фитинг ORFS 13/16" (90°) Dy 10
12
1/2"
11/16"-16
22
Фитинг ORFS 11/16" (90°) Dy 12
12
1/2"
13/16"-16
27
Фитинг ORFS 13/16" (90°) Dy 12
12
1/2"
1"-14
30
Фитинг ORFS 1" (90°) Dy 12
12
1/2"
1.3/16"-12
36
Фитинг ORFS 1.3/16" (90°) Dy 12
16
5/8"
13/16"-16
27
Фитинг ORFS 13/16" (90°) Dy 16
16
5/8"
1"-14
30
Фитинг ORFS 1" (90°) Dy 16
16
5/8"
1.3/16"-12
36
Фитинг ORFS 1.3/16" (90°) Dy 16
20
3/4"
1"-14
30
Фитинг ORFS 1" (90°) Dy 20
20
3/4"
1.3/16"-12
36
Фитинг ORFS 1.3/16" (90°) Dy 20
20
3/4"
1.7/16"-23
41
Фитинг ORFS 1.7/16" (90°) Dy 20
25
1"
1.3/16"-12
36
Фитинг ORFS 1.3/16" (90°) Dy 25
25
1"
1.7/16"-12
41
Фитинг ORFS 1.7/16" (90°) Dy 25
25
1"
1.11/16"-12
50
Фитинг ORFS 1.11/16" (90°) Dy 25
32
1 1/4"
1.7/16"-12
41
Фитинг ORFS 1.7/16" (90°) Dy 32
32
1 1/4"
1.11/16"-12
50
Фитинг ORFS 1.11/16" (90°) Dy 32
32
1 1/4"
2"-12
60
Фитинг ORFS 2" (90°) Dy 32
38
1 1/2"
1.11/16"-12
50
Фитинг ORFS 1.11/16" (90°) Dy 38
38
1 1/2"
2"-12
60
Фитинг ORFS 2" (90°) Dy 38

Фитинг ORFS штуцер с нарeжной резьбой

Фитинги ORFS штуцер снаружной резьбой
Внутренний
диаметр РВД, Ду
мм
дюйм
Резьба Е
Размер
ключа S2
Наименование для заказа
6
1/4"
9/16"-18
17
Фитинг ORFS 9/16" (Ш) Dy 6
6
1/4"
11/16"-16
19
Фитинг ORFS 11/16" (Ш) Dy 6
8
5/16"
9/16"-18
17
Фитинг ORFS 9/16" (Ш) Dy 8
8
5/16"
11/16"-16
19
Фитинг ORFS 11/16" (Ш) Dy 8
8
5/16"
13/16"-16
22
Фитинг ORFS 13/16" (Ш) Dy 8
10
3/8"
9/16"-18
17
Фитинг ORFS 9/16" (Ш) Dy 10
10
3/8"
11/16"-16
19
Фитинг ORFS 11/16" (Ш) Dy 10
10
3/8"
13/16"-16
22
Фитинг ORFS 13/16" (Ш) Dy 10
12
1/2"
11/16"-16
19
Фитинг ORFS 11/16" (Ш) Dy 12
12
1/2"
13/16"-16
22
Фитинг ORFS 13/16" (Ш) Dy 12
12
1/2"
1"-14
27
Фитинг ORFS 1" (Ш) Dy 12
12
1/2"
1.3/16"-12
32
Фитинг ORFS 1.3/16" (Ш) Dy 12
16
5/8"
13/16"-16
22
Фитинг ORFS 13/16" (Ш) Dy 16
16
5/8"
1"-14
27
Фитинг ORFS 1" (Ш) Dy 16
16
5/8"
1.3/16"-12
32
Фитинг ORFS 1.3/16" (Ш) Dy 16
20
3/4"
1"-14
27
Фитинг ORFS 1" (Ш) Dy 20
20
3/4"
1.3/16"-12
32
Фитинг ORFS 1.3/16" (Ш) Dy 20
20
3/4"
1.7/16"-23
38
Фитинг ORFS 1.7/16" (Ш) Dy 20
25
1"
1.3/16"-12
32
Фитинг ORFS 1.3/16" (Ш) Dy 25
25
1"
1.7/16"-12
38
Фитинг ORFS 1.7/16" (Ш) Dy 25
25
1"
1.11/16"-12
46
Фитинг ORFS 1.11/16" (Ш) Dy 25
32
1 1/4"
1.7/16"-12
38
Фитинг ORFS 1.7/16" (Ш) Dy 32
32
1 1/4"
1.11/16"-12
46
Фитинг ORFS 1.11/16" (Ш) Dy 32
32
1 1/4"
2"-12
55
Фитинг ORFS 2" (Ш) Dy 32
38
1 1/2"
1.11/16"-12
46
Фитинг ORFS 1.11/16" (Ш) Dy 38
38
1 1/2"
2"-12
55
Фитинг ORFS 2" (Ш) Dy 38
